FUJI 智能型供料器检查治具
是为对应元件的安定供应和达成高精度实装所需要的供料器状态而准备的必要检查治具
特性
● 对应W04b，W8～W88料带供料器
● 读取供料器基准定位点和主料带孔(Master tape hole)后，根据影像处理的自动测定进行吸取位置确认
● 使用专用工具进行吸取高度确认
● 可以进行供料器固件(Firmware)的版本升级
● 可以进行供料器送料动作的空转
必须的系统构成
CPU：InteI PentiumIII 1GHz以上
OS：WindowsXP 日语·英语·中文 (简体字／繁体字)
HD：100MB以上的空余容量
内存：256MB以上
PCI插口：空余2插口以上 (不能使用Low Profile)
USB：2端口以上
RS232C (9针) ：1端口以上
CD-ROM驱动
显示屏解像度：800x600以上 (256色以上)
治具构成

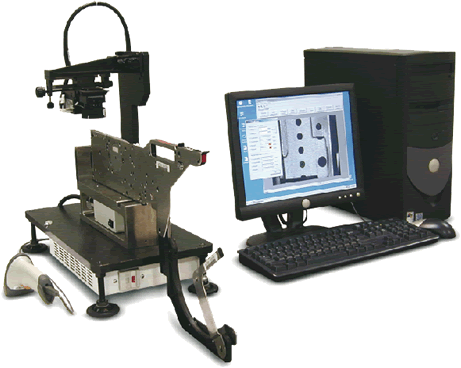

检查治具：1式 (基座，XY滑动轴，CCD相机，电源BOX等)
安装台：1式 (安装基座，控制BOX等)
条形码读取器 (串行号码的读取）：1式
吸取高度测定工具 (附带W8用Gauge) ：1式
W8～W24用Master gauge：1式
W8用主料带：10根
软件：1套
电源电缆 (接插件形状可选择) ：1根
选项
W32～W88兼用Master gauge
W12～W88用专用主料带
W12～W88备用Gauge (吸取高度测定用)
规格
最小测定单位：0.001mm (吸取位置确认)
0.01mm (吸取高度确认)
电源：AC 100V～240V 50～60Hz 3A
