Nordson X#-Series SMT配置

灵活的在线AXI平台

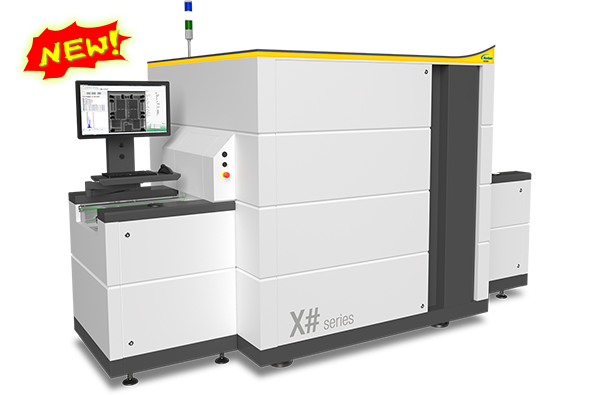

X#-平台系列是一种在线式在线自动化X射线系统,可涵盖范围广泛的AXI应用。它是一个灵活的平台,取决于不同应用需求,可提供极其灵活的配置可检查的应用范围包括邦定线、 大型SMT板、大功率电子模块的组件级别检测,及最终完全组装模块。

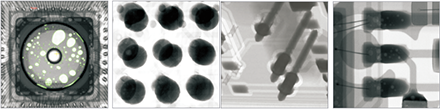

Nordson MATRIX系统解决方案呈现出模块化的检测理念。该平台在一个系统中具有多达4种先进技术:采用 Slice-Filter-Technique (SFT, 分层过滤去重叠)专利技术的垂直透射X射线成像(2D)、倾斜X光检测(2.5D)和3D SART(同时代数重建技术)。


功能和优势

■ 灵活的AXI系统,可用于在线或离线单独放置
■ 微焦斑距X射线灯管(闭管/免维护)
■ 带伺服驱动器的多轴种可编程运动系统
■ 数字CMOS平板探测器
■ 自动灰阶和几何校准
■ 灵活配置:可提供在线 Passthrough 模式或同侧进出板配置
■ 配置条码扫描枪后可进行条码读取及机种选择
■ 提供MES接口客制化以实现完整的产品可追溯性
