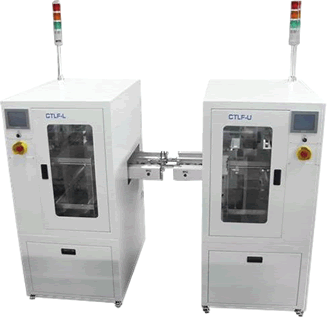

CTLF-L 弹匣式送板机 & CTLF-U 弹匣式收板机


Responsive image
主要功能
  • 机身采用钣金与铝合金结合,巧妙的利用各自材质的特性达到最佳的强度
  • 人性化的操作界面,使用者可自行设定部份参数,操作便利
  • 控制系统采用可程控器,多功能的电气回路与程序设计,性能稳定, 亦可依客户需求客制化
  • 人性化程序设计,多种Pitch选择,可设定PCB的间距及每篮数量
  • 有自动或手动功能之选择
  • 工作模式:基板两侧边料输送(2点传送)、传动方式不得接触成型区、升降采用SERVO定位
规格
PCB size(mm)  (LxW) 80x50~330x250
Working high(mm) 920± 30  (std.)
PCB feeding time 6.0 sec (pcb=80x50)
Power source AC  110/220V ± 10V   1φ50 / 60 Hz
Machine dimension(LxDxH mm)
627x1100x1650(2130) mm
Machine weight(kg) 180 Kgs
Number of Magazine 5 racks(upperx2 + lowerx2+usingx1)
Electric Current Capacity(KVA) 0.8
Air supply 4 ~ 6 kg / c㎡ 1.0L/min
