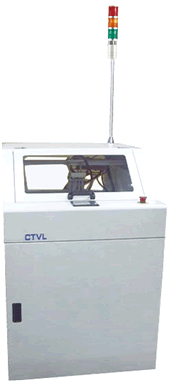

CTVL 吸板机


Responsive image
主要功能
  • 机身采用钣金与铝合金结合,巧妙的利用各自材质的特性达到最佳的强度
  • 人性化的操作界面,使用者可自行设定部份参数,操作便利
  • 控制系统采用可程控器,多功能的电气回路与程序设计,性能稳定,亦可依据客户需求客制化
  • 吸板方式采升降台配合开合式轨道,最快可达到6sec/pcs (卡类小板为例)
  • 可切换吸板模式&输送模式
Model M L LL XL
PCB size(mm)  (LxW) 80x50~330x250 80x50~460x330 80x50~510x390 80x50~510x460
Working high(mm) 920± 30  (std.)
PCB feeding time 6.0 sec (pcb=80x50)
Number of feeding pitch 10、20、30~70、80 mm selectable
Power source AC  110/220V ± 10V   1φ50 / 60 Hz
Machine dimension(mm)
 (Unclude tower light)
 *Other spec. on request
L 600   800 800
W 770   1000 1000
H 1250   1250 1250
Machine weight(kg) 125   200 220
Number of PCB 200 pcs
Electric Current Capacity(KVA) 0.45 0.45 0.65 0.65
Air supply 4 ~ 6 kg / c㎡   1.3L/min
