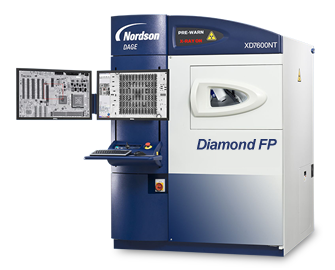

最佳 高倍放大 X 射线检测系统 更清晰的数位影像、更简便的操作性能、更出色的软件工具
Nordson DAGE 荣获 2014 EM Asia 创新奖 XD7500VR Jade FP 荣获 2013 SMT China 远见奖 Nordson DAGE 卓越检测产品 荣获 2014 SMT China 远见奖
独一无二的 Nordson DAGE NT 免维护、密封传送型 X 射线管，具有 0.1 µm 的特征识别级别和最高 10 W 的功率，与 300 万像素 XiDAT3 数字图像探测器搭配使用，造就最高性能和最高倍放大成像任务的不二选择。
| 规格 | |||
|---|---|---|---|
| X-ray射线管 | VR160 | NT500 | NT100 |
| 射线管类型 | 开放式透射管 | DAGE专利NT透射管 | |
| X-ray电压范围 | 30-160KV | ||
| 功率范围 | 0-3W | 0-10W | |
| 特征分辨率 | 0.95micron(950 nm) | 0.5micron(500 nm) | 0.1micron(100 nm) |
| 最大几何放大倍率 | 1400X | 2500X | 2500X |
| 最大系统放大倍率 | 4200X | 5200X | 7100X |
| 影像检测器 | 平板探测器(实时影像增强) 1.33Mpixel | 平板探测器(实时影像增强) 2.0Mpixel | 平板探测器(实时影像增强) 3.0Mpixel |
| 影像截取 | 1536 x 864@10fps | 1600 x 1200@25fps | 1940 x 1530@25fps |
| 灰阶影像分辨 | 16-bit(65536级) | ||
| 显示器 | 23" TFT LCD | 24" TFT LCD | 24" TFT LCD x 2 |
| 操纵轴 | 5轴联动(X-Y-Z 平台；1X-1Y影像检测器) | ||
| 斜角范围 | 最大65度倾斜，360度全方位连续自由观测 | 最大70度倾斜，360度全方位连续自由观测 | |
| 最大载板尺寸 | 29" x 22.8" (736 x 580 mm) | ||
| 最大检验区域 | 20" x 17.5" (508 x 444 mm) | ||
| 最大检测物承重 | 5kg | ||
| 平台防震控制 | 选配 | AXIS-气动悬浮防震平台系统 | |
| 外形尺寸 | 1450 x 1700 x 1970 mm | ||
| 安全标准 | <1 uSv/hr，符合欧美标准 | ||
| 可选配件 | µCT功能模组 | µCT功能模组、X-Plane免切板分层检测功能 | |
