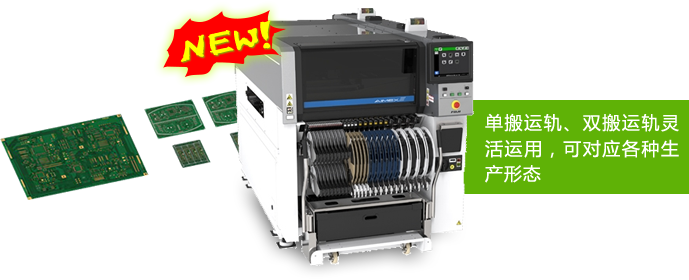

AIMEX III 扩展型 All-in-One 贴片机pro_aimexiii_logo

高应对力,既可以对应大型电路板又可以提升2种电路板同时生产时的生产效率

对应大尺寸电路板生产

AIMEX III可以对应高达 710 x 924mm的大型电路板。

同时生产两种电路板

双搬运轨可以根据生产形态灵活地变换生产模式

pro_nxtiii

同种电路板的并列生产

pro_nxtiii

两种不同电路板的同时生产

pro_nxtiii

前后独立生产

高通用性工作头(0402型元件~74×74mm)

DX工作头可以根据元件大小(从芯片到大型 · 异形元件)自动完成工具头快速更换。
此外,Wide Range吸嘴有助于进一步提升生产效率。

Responsive image
大型元件的贴装和压入

OF工作头和Tray unit-LTW2的组合可以将元件的对应高度提升至38.1mm。
压入时的压力控制可高达98N。

Responsive image
换线次数减少

机器上配备了带130个料槽的大容量料站,可搭载所有的必要元件,如果再利用MFU进行整体换线,能够大幅降低换线时间。

Responsive image
新产品投入生产的准备时间短

具备自动生成数据和在大型触屏显示器上进行机上编辑的功能,提高了新产品的试产速度,并能及时应对生产程序的临时变更。

Responsive image
构成例
ASCENTEK

生产大型电路板 单机械手单搬运轨
1个DX工作头、1台MFU65II、1台Tray unit LTW2、单搬运轨

ASCENTEK

同时生产2种电路板 双机械手双搬运轨道
2个DX工作头、2台MFU65II、双搬运轨
